RAMPE DE CONFINEMENT À GONFLAGE AUTOMATIQUE REELPAK
ReelPak est un auto-gonflant barrage de confinement qui peut être déployé et récupéré facilement et rapidement. Avec une structure de bobine intégrée et des sections flottantes compartimentées, la flèche restera gonflée et flottante même en cas de déchirure du tissu ou de légers dommages.
Disponible en sections de 250 pieds / 76 m et 125 pieds / 38 m et en plusieurs tailles, ReelPak convient à la plupart des scénarios.
Les rampes ReelPak sont fabriquées en tissu jaune très résistant, 100 % polyuréthane enduit, haute visibilité avec des coutures soudées RF pour une résistance maximale. La flèche est également constituée de bobines en acier inoxydable de haute qualité qui étendent automatiquement la flèche jusqu'à sa forme cylindrique complète et continue lorsqu'elle est enroulée à partir de la bobine de stockage. Ces bobines assurent également un franc-bord continu sans pression.
La flottaison en mousse à cellules fermées offre une réserve de flottabilité de plus de 150 % du poids de la flèche, assurant le franc-bord de travail et la survie de la flèche même si elle est gravement endommagée.
Le compartimentage du flotteur empêche l'inondation de la flèche par des dommages locaux ; et même dans ce cas, la flèche se vide automatiquement pendant la récupération pour évacuer toute eau accidentelle. ReelPak Boom ne dépend pas de l'étanchéité hermétique des chambres à air pour maintenir le franc-bord puisque la flottaison en mousse de réserve de flottabilité et les bobines en acier inoxydable fonctionnent ensemble pour assurer le travail du franc-bord à la pression atmosphérique, même si la bôme est endommagée.

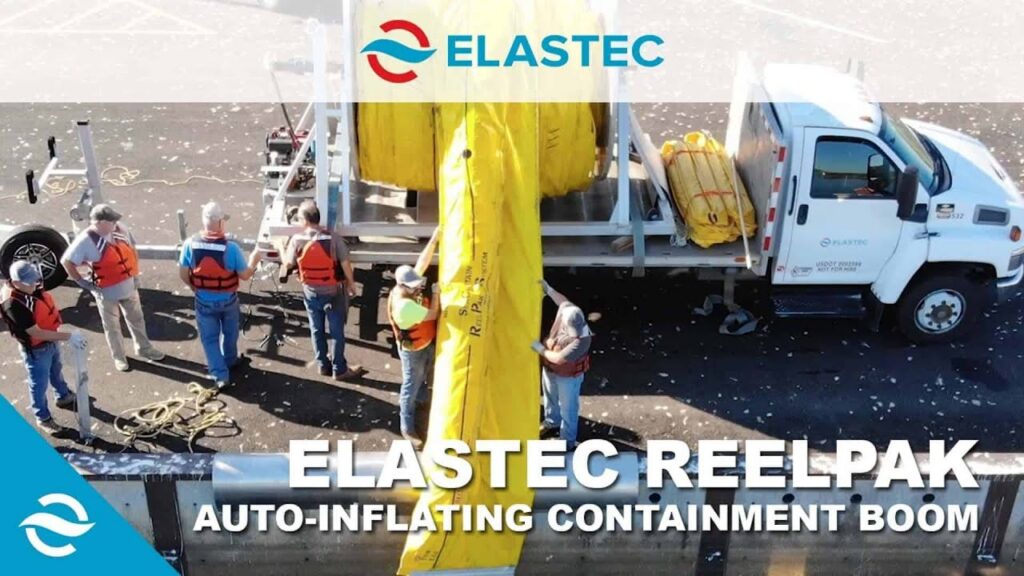

GALERIE DE PHOTOS REELPAK
GALERIE VIDÉO REELPAK
Spécifications de la flèche de confinement ReelPaks
| Modèle | Intérieur / Agité | Port ouvert | Océan léger | Offshore | Salut-mer 600 | Salut-mer 800 |
| Diamètre du flotteur | 8 pouces / 20 cm | 11 pouces / 20 cm | 14 pouces / 36 cm | 18 pouces / 46 cm | 24 pouces / 61 cm | 32 pouces / 81 cm |
| Freeboard | 7 pouces / 18 cm | 10 pouces / 25 cm | 13 pouces / 33 cm | 16 pouces / 41 cm | 22 pouces / 56 cm | 30 pouces / 76 cm |
| Brouillon | 13 pouces / 33 cm | 16 pouces / 41 cm | 20 pouces / 51 cm | 26 pouces / 66 cm | 35 pouces / 88 cm | 44 pouces / 112 cm |
| flottabilité | 22 lb / 33 kg | 41 lb / 63 kg | 67 lb / 98 kg | 110 lb / 164 kg | 195 lb / 291 kg | 345 lb / 514 kg |
| Poids | 1.7 lb / ft / 2.5 kg / m | 2.7 lb / ft / 4.0 kg / m | 3.4 lb / ft / 5.1 kg / m | 6 lb / ft / 9 kg / m | 8.5 lb / ft / 12.7 kg / m | 11.5 lb / ft / 17.2 kg / m |
| Volume de stockage | 11 pi3 / 003 m3 | 21 pi3 / 006 m3 | 28 pi3 / 008 m3 | 41 pi3 / 012 m3 | 67 pi3 / 019 m3 | 1.0 pi3 / 028 m3 |
| Résistance à la traction (en milliers) | 25 lb / 11 kg | 35 lb / 16 kg | 45 lb / 21 kg | 60 lb / 27 kg | 70 lb / 32 kg | 100+ livres / 46 kg |
| Temp. Gamme | -65° à +170°F / -54° à +77°C | -65° à +170°F / -54° à +77°C | -65° à +170°F / -54° à +77°C | -65° à +170°F / -54° à +77°C | -65° à +170°F / -54° à +77°C | -65° à +170°F / -54° à +77°C |

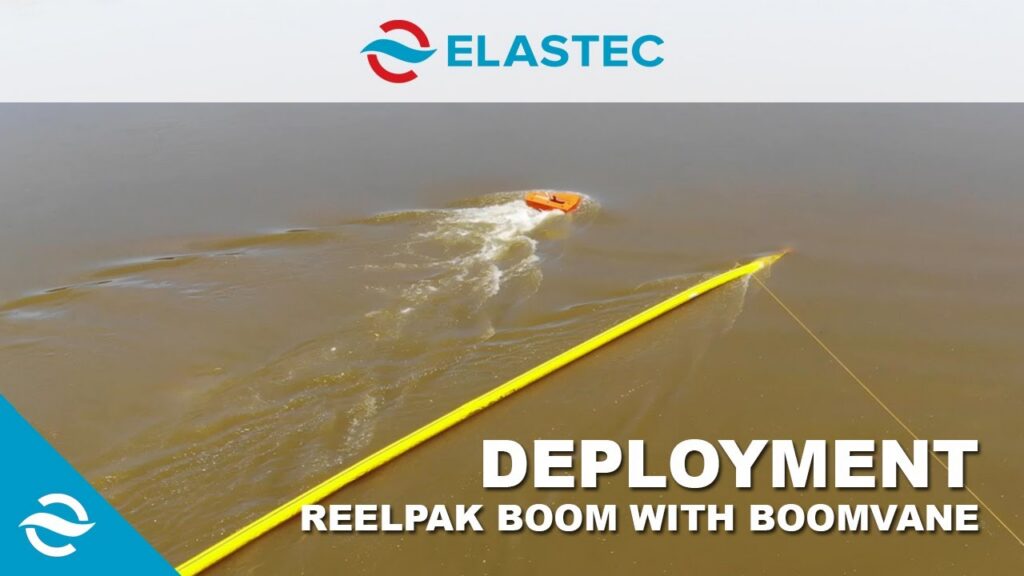

Déploiement et récupération
Les ReelPak Boom Systems sont rapidement déployés et récupérés à la pression atmosphérique. Le déploiement et la récupération des rampes sont des opérations continues. Il n'est pas nécessaire d'arrêter l'un ou l'autre processus pour gonfler ou dégonfler les chambres à air, ouvrir ou fermer les vannes. Les rampes ReelPak ne nécessitent aucun équipement de gonflage auxiliaire pour atteindre et maintenir des performances opérationnelles complètes.
Performance
Étant donné que la chambre de flottaison est une configuration cylindrique continue et flexible, les flèches ReelPak maintiennent un franc-bord constant et offrent la meilleure articulation et la meilleure conformité au vent et aux vagues. Les connecteurs de section sont également flexibles et ont la même forme et la même résistance que la bôme. La flottation continue, uniforme et cylindrique à travers le flotteur et les connexions d'extrémité offre la meilleure forme possible pour contenir et détourner l'huile sans créer d'agitation et d'émulsification de l'huile. Les barrages ReelPak ont une conformité exceptionnelle aux vagues dans les mers turbulentes et confuses.
La flèche est facilement remorquable pendant de longues périodes à plus de 10 nœuds dans des cordes de 300 mètres et plus. La flèche résiste aux forces actuelles de 4 ou 5 nœuds de vitesse relative lorsqu'elle est ancrée ou en remorquage caténaire sans réduction détectable du volume et des performances de la chambre de flottaison.
Poignées continues
ReelPak est fourni avec des poignées continues des deux côtés de la flèche sur les modèles avec flotteurs de 18 pouces et plus. Ces poignées offrent une grande commodité pour la manipulation à terre et dans l'eau ainsi que lors de la récupération au moulinet. Situés à mi-chemin le long comme des listons ou des défenses latérales continues, ils sont idéaux pour attacher des bouées d'ancrage, des feux ou des signaux de positionnement. Les poignées offrent également une résistance à l'abrasion supplémentaire contre le contact avec les navires, les quais, les pilotis, les plates-formes, etc. Des poignées continues sont disponibles en option sur les modèles de moins de 18 pouces.
Marquages
Les points d'ancrage sont physiquement situés sur la chaîne de ballast. L'emplacement de chaque point d'ancrage est clairement marqué sur la section flottante de la flèche.
Informations sur la jupe
Les jupes ReelPak Boom sont fabriquées avec le même tissu robuste enduit de polyuréthane à 100 % que la section flottante. À l'intérieur d'une poche en tissu au bas ou dans la partie de ballast de la jupe se trouve une chaîne à bobines galvanisée à haute résistance de 3/8 po. Cette chaîne sert de principal élément de tension de la flèche. Les emplacements de connexion d'ancrage sont fortement renforcés et stabilisés en position.
Sangle en sangle haute résistance (en option)
10,000 24 lb de résistance à la traction supplémentaire peuvent être ajoutées en incluant une sangle de sangle à charge élevée sur toute la longueur de la flèche et reliée à chaque section avec des manilles. De série sur les modèles de 24 pouces et plus. En option sur les modèles inférieurs à XNUMX pouces.
Connecteurs RF
Les sections de flèche ReelPak sont reliées par une série de connecteurs HingeLok en acier inoxydable faciles à utiliser. Ces connecteurs solides et flexibles permettent à la flèche de conserver sa forme cylindrique d'une extrémité terminale à l'autre en fonctionnement, transférant toute la résistance à la traction du tissu sur toute la longueur des sections de flèche connectées et offrant la meilleure configuration pour maintenir le confinement et un franc-bord constant. avec la plus haute articulation dans le vent et les vagues.
Les connecteurs d'extrémité de barre droite de conception ASTM sont installés à la fois à l'adaptateur de remorquage rempli de mousse (FTA) et à l'adaptateur de remorquage compacté (CTA) à l'extrémité de la bobine.
Chaque bride de remorquage (TB) a un connecteur d'extrémité ASTM compatible pour assurer l'interchangeabilité et une résistance adéquate lors du remorquage. Les brides sont fixées aux extrémités du connecteur ASTM du FTA ou du CTA avec des broches à bascule en acier inoxydable.
