PACS ВАКУУМНЫЙ ПРИЦЕП
Прочная, смонтированная на прицепе вакуумная система PACS специально разработана для удаления нефти, жидкостей, твердых частиц и шлама из регенерационных ям, уловов, сточных вод, цистерн и нефтяных площадок. Это доступно во множестве воздуходувки и лопасти Конфигурации, Одобрено для буксировки шоссе (NATM) и его можно тянуть с помощью пикапа, вилочного погрузчика, трактора или многоцелевого гусеничного перевозчика. Elastec также производит версия на салазках, PACS 2000 Модель может быть оборудована для гидро-раскопок. Прочитайте наш FAQ.
Монтируемая на прицепе система PACS для внедорожников и внедорожников была специально разработана для бурных и бурных нефтяных месторождений, чтобы пылесосить воду и грязь на буровых площадках, очищать разливы нефти и перекачивать жидкости, твердые частицы и шлам. PACS был разработан для использования там, где большие вакуумные машины не могут, или для работ, где вакуумные машины не являются экономически эффективными
Elastec PACS построен из сверхпрочных компонентов. Особо прочная рама предназначена для работы в труднодоступных местах; тем не менее, можно легко буксировать. Прицеп оснащен шинами с широкой проходимостью и оснащен защитным оборудованием, в том числе импульсными тормозами для буксировки по шоссе или бездорожью. Агрегат оснащен усиленными осями и подвеской.
Большинство моделей имеют встроенную гидравлику, которая позволяет устройству работать нефтесборщик, насос для перекачки, гидравлические инструменты и поднять бак для отходов, чтобы выбросить содержимое через заднюю дверь. Доступны дополнительные размеры открывания дверей. Системы PACS предлагаются с широким спектром Аксессуары, Он оснащен вакуумными предохранительными клапанами и циклонным сепаратором. Вакуумный фильтр также может быть добавлен.
Свяжитесь с нами чтобы узнать больше.
ФОТОГРАФИИ ВАКУУМНОГО ПРИЦЕПА PACS

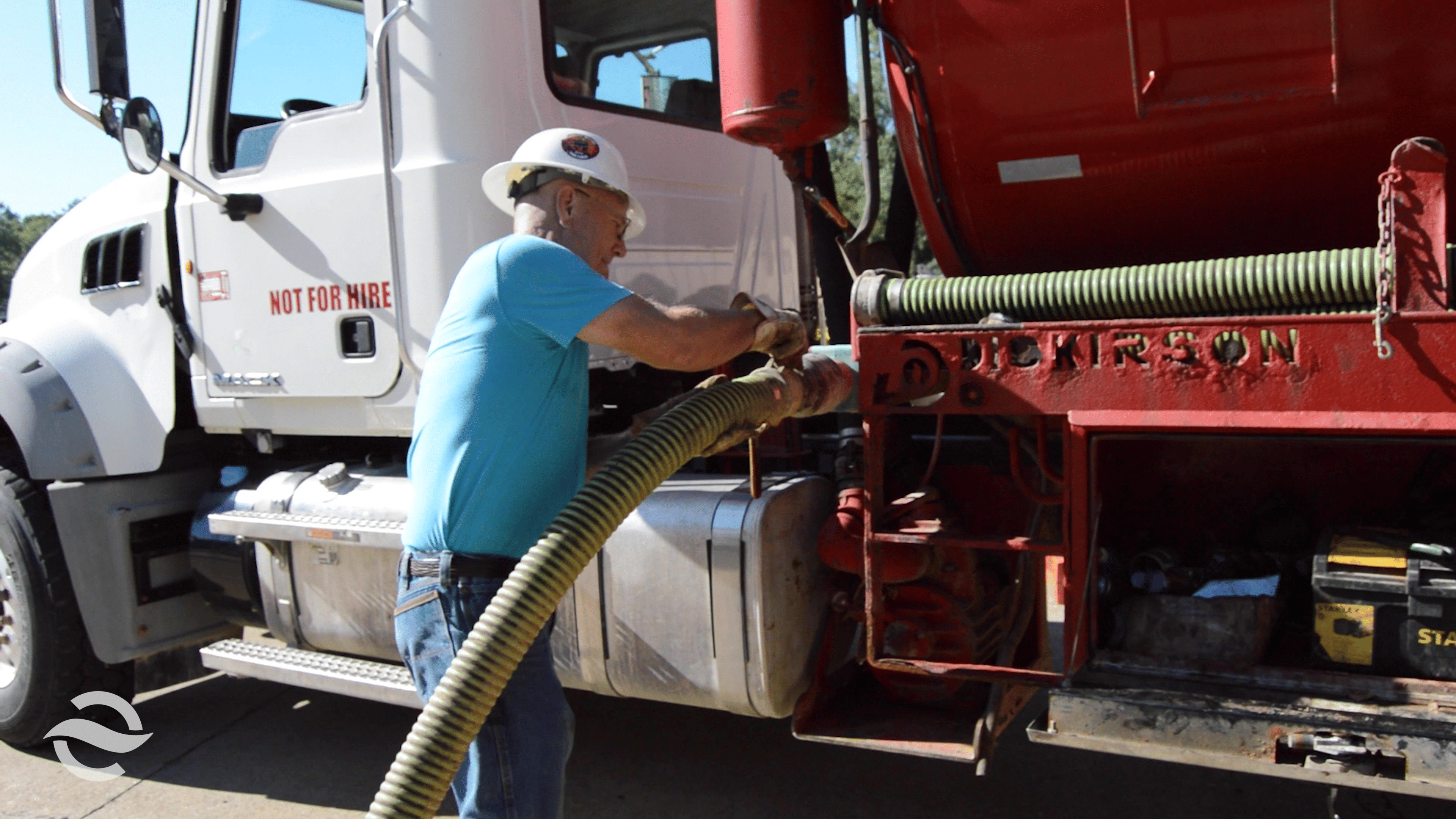

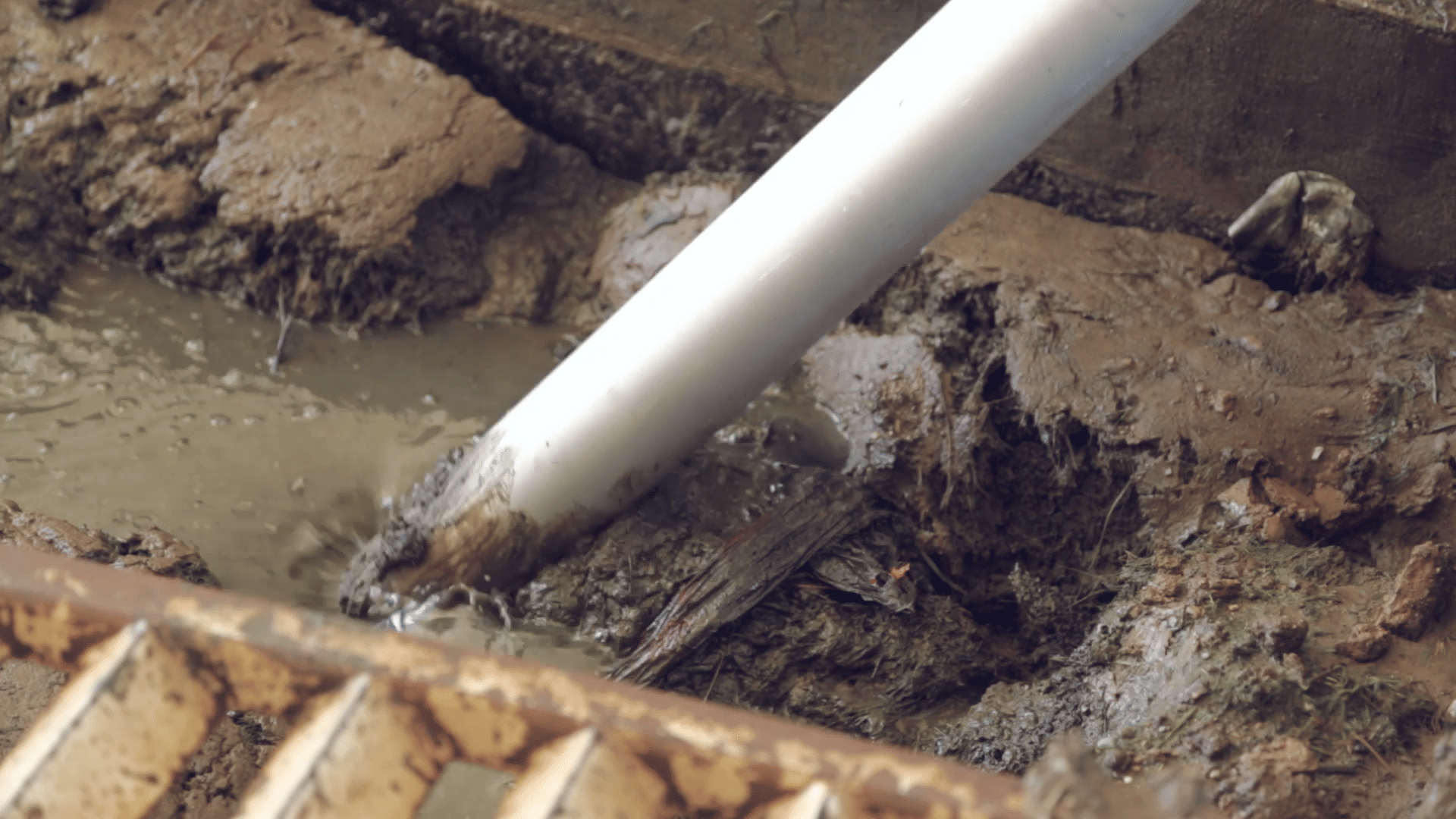

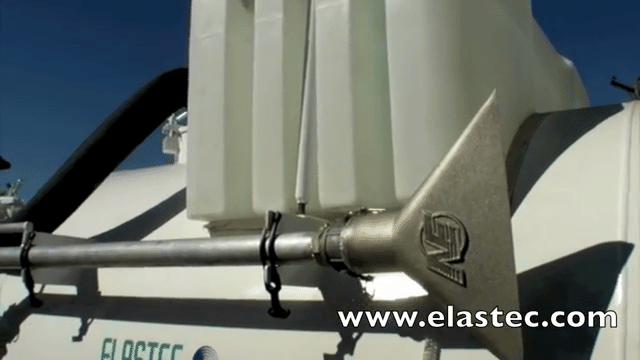

ВИДЕО ВАКУУМНОГО ПРИЦЕПА PACS
PACS - Вакуумная система на салазках
PACS (Portable Air Conveyance System), устанавливаемая на салазках, представляет собой мощную вакуумную систему для различных применений, включая очистку резервуаров, очистку отстойников, сбор нефти и т. Д.
Показан в частично разобранном виде для транспортировки. Показан дополнительный водяной насос высокого давления.
Вакуумный насос большого объема может перекачивать жидкости, твердые частицы и отстой в резервуар, чему способствуют дополнительные системы подачи воды под высоким давлением (ручной пистолет с барабаном для шланга, питаемый от установленного сверху резервуара для воды).
Агрегат оснащен вспомогательной гидравликой для работы мойки высокого давления или перекачивающего насоса. Он также может управлять барабанным скиммером. (Примечание: одно устройство за раз)
Бак поднимется (см. Примечания ниже) примерно на 15 градусов, когда он находится на земле, для облегчения опорожнения. В качестве альтернативы, дополнительный E150 насос может быть соединен с разрядом.
Данное устройство подготовлено для жесткой установки на подходящем низкопрофильном шасси прицепа с достаточной грузоподъемностью и тормозной способностью.
Перед использованием функции подъема бака агрегат необходимо закрепить на прицепе или земле. Прицеп должен оставаться прикрепленным к тягачу и поддерживаться сзади.
PACS – ХАРАКТЕРИСТИКИ ВАКУУМНОГО УСТАНОВКИ НА СКИДКЕ
| Емкость бака | 1,000 галлонов / 3,785 литров |
| Каркасная конструкция | Цельносварные прямоугольные трубы 2×6 и 2×4 дюйма. |
| Вакуумный бак Elevate | Включено * |
| Двигатель | 34 л.с. / 25 кВт Дизель |
| Тип вакуумного насоса | Воздуходувка с воздушным охлаждением |
| Воздушный поток (вытягивающий вакуум) | 770 кубических фута в минуту при 15 рт. |
| Воздушный поток (свободный воздух) | 920 CFM |
| Вакуумная муфта | Да |
| Герметизировать резервуар | Нет |
| Задняя дверь | 36 дюйм / 0.91 м |
| Водяная система высокого давления | По желанию |
| Перекачивающий насос E150 | По желанию |
| Барабанный Скиммер | По желанию |
| Сухой сажевый фильтр | Стандарт |
| Лопаткоулавливающий скиммер | По желанию |
| Пустой вес | 6,800 фунт / кг 3,084 |
| Размеры (ДxШxВ) | 186 х 87 х 96 дюйма 472 х 221 х 244 см |
Общие сценарии
- Mines
- Очистка резервуара (неопасно)
- Разливы на дорогах (блок ATEX)
- Электростанции
- Погрузочные площадки
- Гидро-раскопки
- Санация
- Реагирование на разливы нефти
- Генеральная уборка
- утилита
- Аэропорты
- Железные дороги
- Животноводческие фермы
Часто задаваемые вопросы
Какой тип вакуумного насоса мне нужен: принудительное смещение или поворотная лопасть?
Наш вакуумный насос прямого вытеснения хорош для перемещения твердых частиц. Эти насосы обычно работают с 14 до 16 Hg и перемещают больше воздуха, чем вращающаяся лопасть. Воздух переносит твердые вещества в резервуар. Вакуумный насос Rotary Vane хорош для перемещения жидкостей. Они обычно перемещают меньше воздуха, но имеют более высокий вакуум до 27 Hg.
У вас есть агрегат, который подходит для гидроразработки?
Да, PACS 2000 и PACS 920 имеют дополнительную моечную машину 5 GPM 3000 PSI, которая хорошо работает с вакуумной системой для гидрокапывания.
У вас есть вакуумная установка, которая подходит для перемещения жидкостей?
Да, PACS 424 имеет лопастной насос и подходит для 27 Hg и может разгружаться до 15 PSI.
Где купить вакуумный агрегат Elastec?
Вы можете приобрести вакуумную установку у нашего официального дилера в вашем регионе. Если в вашем регионе нет дилера, вы можете приобрести его прямо с завода.
Много ли нужно проводить техобслуживания вакуумного прицепа Elastec?
Существует очень мало обслуживания, чтобы сделать:
- Регулярно проверяйте моторное масло
- Регулярно проверяйте воздушный фильтр
- Регулярно проверяйте уровень гидравлического масла
- Регулярно проверяйте масло в воздуходувке или вакуумном насосе.
- При необходимости очистите смотровые стекла
- Регулярно открывайте сливные клапаны на влагосборнике
- Замените масла и фильтры согласно спецификациям
- Регулярно наносите смазку на точки смазки
Система вакуумного прицепа PACS идеально подходит для сбора вязкой нефти и твердых частиц на суше или с поверхности воды. Он также очень эффективен для операций по очистке пляжей, которые требуют длинных всасывающих шлангов и способности обрабатывать крупные твердые частицы. Система включает в себя всасывающую трубку для тяжелых условий эксплуатации, резервуар на 1,000 галлонов / 3.7 мXNUMX и набор всасывающих шлангов. Гидравлика может использоваться для управления разнообразным вспомогательным оборудованием, таким как скиммеры, насосы и мойки высокого давления. см. модели и конфигурации ниже.
Устройство PACS для установки на салазках доступно для использования с существующими транспортными средствами или баржами.
Стандартные конфигурации
| Модель | PACS 230 | PACS 286 | PACS 332 (ATEX) | PACS 424 | PACS 498 | PACS 770 | PACS 920 | PACS 2000 |
|---|---|---|---|---|---|---|---|---|
| Емкость бака | 1,200 галлон / 4,540 L | 800 галлонов / 3,028 литров | 1,000 галлон / 3,785 L | 1,000 галлон / 3,785 L | 1,000 галлон / 3,785 L | 1,000 галлон / 3,785 L | 1,000 галлон / 3,785 L | 1,000 галлон / 3,785 L |
| Шасси | трейлер | трейлер | трейлер | трейлер | трейлер | трейлер | трейлер | трейлер |
| Вакуумный бак Elevate | Нет | Включено | Включено | Включено | Включено | Включено | Включено | Включено |
| Двигатель | 20 л.с. / 15 кВт Газ | 24 л.с. / 18 кВт Дизель | 37 л.с. / 28 кВт Дизель | 37 л.с. / 28 кВт Дизель | 37 л.с. / 28 кВт Дизель | 43 л.с. / 32 кВт Дизель | 74 л.с. / 55 кВт Дизель | 118 л.с. / 88 кВт Дизель |
| Стандартный уровень двигателя (Доступный вариант) | Нет | Tier 4 (Уровень 3) | Tier 4 (Уровень 3) | Tier 4 (Уровень 3) | Tier 4 (Уровень 3) | Tier 4 (Уровень 3) | Tier 4 (Уровень 3) | Tier 4 (Уровень 3) |
| Тип вакуумного насоса | Лопасть с воздушным охлаждением | Лопасть с воздушным охлаждением | Лопасть с воздушным охлаждением ** | Водяное охлаждение | Воздуходувка с воздушным охлаждением | Воздуходувка с воздушным охлаждением | Воздуходувка с воздушным охлаждением | Воздуходувка с воздушным охлаждением |
| Воздушный поток (вытягивающий вакуум) | 164 кубических фута в минуту при 20 рт. | 150 кубических фута в минуту при 27 рт. | 332 кубических фута в минуту при 18 рт. | 324 кубических фута в минуту при 18 рт. | 487 кубических фута в минуту при 16 рт. | 770 кубических фута в минуту при 15 рт. | 770 кубических фута в минуту при 15 рт. | 1,450 кубических фута в минуту при 16 рт. |
| Воздушный поток (свободный воздух) | 230 CFM | 286 CFM | 360 CFM | 424 CFM | 629 CFM | 920 CFM | 920 CFM | 1,866 CFM |
| Вакуумная муфта | Нет | Да | Да | Да | Да | Да | Да | Да |
| Герметизировать резервуар | Да | Да | Да | Да | Нет | Нет | Нет | Нет |
| Задняя дверь | 36 дюйм / 0.91 м | 25 дюйм / 0.6 м | 36 дюйм / 0.91 м | 36 дюйм / 0.91 м | 36 дюйм / 0.91 м | 36 дюйм / 0.91 м | 36 дюйм / 0.91 м | 36 дюйм / 0.91 м |
| Водяная система высокого давления | Нет | Нет | По желанию | По желанию | По желанию | По желанию | По желанию | По желанию |
| Опция насоса для перекачки E150 | Нет | Нет | По желанию | По желанию | По желанию | По желанию | По желанию | По желанию |
| Опция барабанного скиммера | Нет | Нет | По желанию | По желанию | По желанию | По желанию | По желанию | По желанию |
| Опция сухого сажевого фильтра | Нет | Нет | Нет | Нет | Нет | Стандарт | Стандарт | Стандарт |
| Опция ShovelHead Skimmer | По желанию | По желанию | По желанию | По желанию | По желанию | По желанию | По желанию | По желанию |
** Утверждено ATEX
Особенности и преимущества
- Вспомогательная гидравлическая мощность (опция)
- Помещается в стандартный контейнер с высоким кубом
- Более маневренный, чем вакуумные грузовики
- Высокий поток воздуха передает материал через длинные шланги
- Вакуумный бак расположен над осями для баланса
- Сверхмощное стальное шасси
- Полуприцеп-ось 16,000 lb Gross Vehicle Weight
- 5-листовая рессорная подвеска
- Низкий вес языка
- Слой 12, шины «F» диапазона нагрузки, рассчитанные на 4,045 фунт каждая
- Гидравлический тормозной механизм - все четыре колеса
- 1 / 4 дюймовый / стальной бак 6 мм
- Сплошные сварные крылья полной длины из углеродистой стали 10
- Рабочие фары
- Двойные запорные клапаны с циклонным сепаратором
- Наклон гидравлического бака (до 55 °)
- Сверхмощная всасывающая трубка с ассортиментом шлангов и соединителей
- Сцепка с регулировкой 8
- Сертифицированные DOT цепи безопасности и крючки
- Домкраты стабилизатора задней части прицепа
- Пескоструйная и эпоксидная краска
- 6 дюймовый / 150 мм выпускной клапан
- Шланги на встроенной стойке
Опции и аксессуары
Вакуумные насосы (воздуходувки) и комбинации двигателей: Мы предлагаем широкий ассортимент вакуумных насосов (воздуходувок) в сочетании с различными двигателями (дизель или бензин).
Водяной насос высокого давления: Эта функция может быть добавлена к большинству устройств PACS. Насос холодной воды высокого давления приводится в действие гидравлически от встроенного силового агрегата. Вода подается из седельного резервуара, установленного на верхней части мусорного бака.
Сухой сажевый фильтр: Моющиеся полиэфирные фильтрующие материалы с эффективностью 98% на микронах 10. Формованные уретановые торцевые крышки. Сердечник из углеродистой стали с двумя опорными ремнями. Резервный алюминиевый провод с эпоксидным покрытием.
Перекачивающие насосы:Агрегаты PACS, оснащенные вспомогательными гидравлическими контурами, способны работать с перекачивающим насосом. E150 центробежный насос требует, как минимум, двигатель 25 hp / 18 кВт. Винтовой насос ES400 требуется дизель 48 hp / 36 кВт. Эти насосы могут использоваться в качестве погружных для прямой откачки.
Нефтяные скиммеры: Блоки PACS, оснащенные вспомогательными гидравлическими контурами, способны работать с барабанным скиммером Elastec, таким как TDS118 or TDS136, Обезжиренное масло всасывается в мусорный бак. В качестве альтернативы мы можем поставить простую плавающую всасывающую головку (ShovelHead скиммер) Или SeaSkaterNP всасывающий скиммер.
Задняя дверь: Блок PACS может быть настроен на дюйм 36 или полностью открывающуюся заднюю дверь.
