REELPAK طفرة احتواء التضخم التلقائي
ReelPak عبارة عن تضخيم تلقائي طفرة الاحتواء والتي يمكن نشرها واسترجاعها بسهولة وسرعة. بفضل هيكل الملف المتكامل والأقسام العائمة المجزأة، ستظل ذراع الرافعة منتفخة وقابلة للطفو حتى في حالة حدوث تمزق في القماش أو حدوث تلف طفيف.
يتوفر ReelPak في أقسام 250 قدمًا / 76 مترًا و 125 قدمًا / 38 مترًا وبأحجام متعددة ، وهو مناسب لمعظم السيناريوهات.

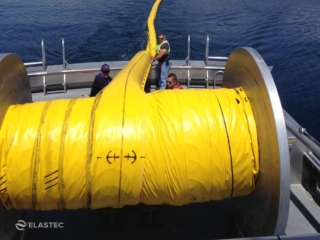

صُنعت ReelPak Booms من قماش شديد التحمل ومغطى بالبولي يوريثان بنسبة 100٪ وقماش أصفر عالي الوضوح مع طبقات ملحومة RF لتحقيق أقصى قدر من القوة. يتكون ذراع الرافعة أيضًا من ملفات فولاذية مقاومة للصدأ عالية الجودة تعمل تلقائيًا على توسيع ذراع الرافعة إلى شكلها الأسطواني الكامل والمستمر حيث يتم لفها من بكرة التخزين. تضمن هذه الملفات أيضًا بقاء حراري مستمر بدون ضغط.
يوفر التعويم الرغوي الخلوي المغلق طفوًا احتياطيًا يزيد عن 150٪ من وزن ذراع الرافعة ، مما يضمن العمل على حد الطفو وبقاء ذراع الرافعة حتى في حالة تلفه على نطاق واسع.
تمنع مقصورة العوامة فيضان ذراع الرافعة من التلف المحلي ؛ وحتى في هذه الحالة ، يتم دفع ذراع الرافعة تلقائيًا أثناء الاسترداد لتصريف أي مياه عرضية. لا يعتمد ReelPak Boom على الإغلاق المحكم لغرف الهواء للحفاظ على حد الطفو نظرًا لأن عوامة الرغوة الاحتياطية الطافية وملفات الفولاذ المقاوم للصدأ تعمل معًا لضمان عمل اللوح الطافي عند الضغط الجوي ، حتى في حالة تلف ذراع الرافعة.

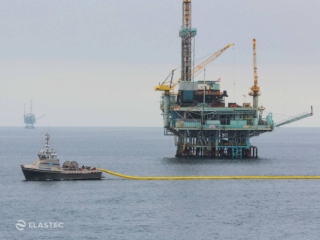

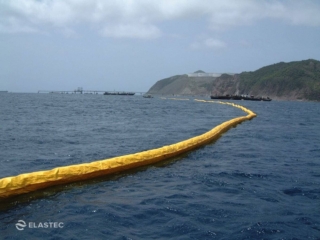

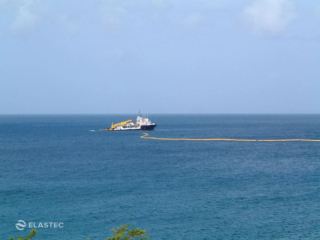

معرض صور ريلباك
معرض فيديو ريلباك
مواصفات ذراع الاحتواء ReelPaks
| الموديل | الداخلية / متقطع | أوبن هاربور | ضوء المحيط | اوفشور | هاي سيز 600 | هاي سيز 800 |
| قطر تعويم | 8 بوصة / 20 سم | 11 بوصة / 20 سم | 14 بوصة / 36 سم | 18 بوصة / 46 سم | 24 بوصة / 61 سم | 32 بوصة / 81 سم |
| Freeboard | 7 بوصة / 18 سم | 10 بوصة / 25 سم | 13 بوصة / 33 سم | 16 بوصة / 41 سم | 22 بوصة / 56 سم | 30 بوصة / 76 سم |
| مسودة | 13 بوصة / 33 سم | 16 بوصة / 41 سم | 20 بوصة / 51 سم | 26 بوصة / 66 سم | 35 بوصة / 88 سم | 44 بوصة / 112 سم |
| الطفو | كغ 22 رطل / 33 | كغ 41 رطل / 63 | كغ 67 رطل / 98 | كغ 110 رطل / 164 | كغ 195 رطل / 291 | كغ 345 رطل / 514 |
| الوزن | 1.7 lb / ft / 2.5 kg / m | 2.7 lb / ft / 4.0 kg / m | 3.4 lb / ft / 5.1 kg / m | 6 lb / ft / 9 kg / m | 8.5 lb / ft / 12.7 kg / m | 11.5 lb / ft / 17.2 kg / m |
| حجم التخزين | .11 قدم3 / .003 م3 | .21 قدم3 / .006 م3 | .28 قدم3 / .008 م3 | .41 قدم3 / .012 م3 | .67 قدم3 / .019 م3 | 1.0 قدم3 / .028 م3 |
| قوة الشد (بالآلاف) | كغ 25 رطل / 11 | كغ 35 رطل / 16 | كغ 45 رطل / 21 | كغ 60 رطل / 27 | كغ 70 رطل / 32 | 100+ رطل / 46 كجم |
| مؤقت. نطاق | -65 درجة إلى + 170 درجة فهرنهايت / -54 درجة إلى + 77 درجة مئوية | -65 درجة إلى + 170 درجة فهرنهايت / -54 درجة إلى + 77 درجة مئوية | -65 درجة إلى + 170 درجة فهرنهايت / -54 درجة إلى + 77 درجة مئوية | -65 درجة إلى + 170 درجة فهرنهايت / -54 درجة إلى + 77 درجة مئوية | -65 درجة إلى + 170 درجة فهرنهايت / -54 درجة إلى + 77 درجة مئوية | -65 درجة إلى + 170 درجة فهرنهايت / -54 درجة إلى + 77 درجة مئوية |

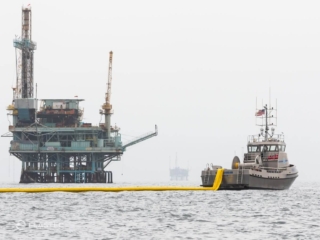

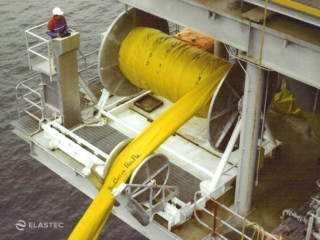

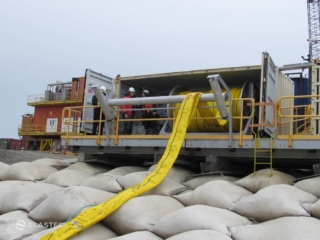

النشر والاسترداد
يتم نشر أنظمة ReelPak Boom واستعادتها بسرعة عند الضغط الجوي. يعد كل من نشر واستعادة ذراع الرافعة عمليات مستمرة. ليست هناك حاجة لوقف أي عملية لتضخيم أو تفريغ غرف الهواء أو فتح أو إغلاق الصمامات. لا تتطلب أذرع الرافعة ReelPak أي معدات تضخم إضافية لتحقيق الأداء التشغيلي الكامل والحفاظ عليه.
الأداء
نظرًا لأن غرفة التعويم عبارة عن تكوين أسطواني مستمر ومرن ، فإن ReelPak Booms تحافظ على لوح طفو ثابت وتوفر أفضل تعبير وتوافق في الرياح والأمواج. موصلات القسم مرنة أيضًا ولها نفس الشكل والقوة مثل ذراع الرافعة. يوفر التعويم الأسطواني المستمر والمنتظم في جميع أنحاء الوصلات العائمة والنهائية أفضل شكل ممكن لاحتواء الزيت وتحويله دون إحداث إثارة واستحلاب الزيت. تتميز ReelPak Booms بتوافق موجي استثنائي في البحار المضطربة والمربكة.
يمكن سحب ذراع الرافعة بسهولة لفترات طويلة من الوقت بأكثر من 10 عقد في أوتار 300 متر وأطول. يقاوم ذراع الرافعة القوى الحالية التي تبلغ 4 أو 5 عقدة بالسرعة النسبية أثناء التثبيت أو في السحب السلسلي دون اكتشاف انخفاض حجم غرفة التعويم وأدائها.
مقابض مستمرة
يتم تزويد ReelPak بمقابض مستمرة على جانبي ذراع الرافعة في الطرز ذات العوامات 18 بوصة وما فوق. توفر هذه المقابض راحة كبيرة في التعامل معها على الشاطئ وفي الماء وكذلك أثناء استعادة البكرة. تقع في منتصف النقطة جنبًا إلى جنب مثل فرك الأشرطة أو المصدات الجانبية المستمرة ، فهي مثالية لربط عوامات المرساة أو الأضواء أو إشارات تحديد المواقع. توفر المقابض أيضًا بعض مقاومة التآكل الإضافية ضد التلامس مع السفن ، والأرصفة ، والأعمدة ، والمنصات ، وما إلى ذلك. تتوفر المقابض المستمرة كخيار في الطرز الأصغر من 18 بوصة.
علامات
توجد نقاط الربط فعليًا على سلسلة الصابورة. يتم تحديد موقع كل نقطة ربط بوضوح على قسم الطفو لذراع الرافعة.
معلومات التنورة
يتم تصنيع تنانير ReelPak Boom من نفس القماش شديد التحمل والمغطى بالبولي يوريثان بنسبة 100٪ مثل قسم العوامة. يوجد داخل جيب من القماش في الجزء السفلي أو جزء الصابورة من التنورة سلسلة ملف مجلفنة مقاومة للاختبار العالي 3/8 بوصة. تعمل هذه السلسلة كعضو شد رئيسي في ذراع الرافعة. يتم تعزيز مواقع توصيل المرساة بشكل كبير واستقرارها في الموضع.
حزام حزام عالي التحميل (اختياري)
يمكن إضافة 10,000 رطل من قوة الشد الإضافية من خلال تضمين حزام حزام التحميل العالي الذي يعمل على كامل طول ذراع الرافعة ويتم ربطه في كل قسم بأغلال. قياسي في الطرازات مقاس 24 بوصة وما فوق. اختياري في الطرز الأصغر من 24 بوصة.
الموصلات
يتم ربط أقسام ذراع الرافعة ReelPak معًا بواسطة سلسلة من موصلات HingeLok الفولاذية المقاومة للصدأ سهلة التشغيل. تسمح هذه الموصلات القوية والمرنة لذراع الرافعة بالحفاظ على شكله الأسطواني من طرف طرف إلى طرف طرف أثناء التشغيل ، ونقل كل قوة شد النسيج على طول الطول الكامل لأقسام ذراع الرافعة المتصلة وتوفير أفضل تكوين للحفاظ على الاحتواء وقاعدة ثابتة ثابتة مع أعلى تعبير في الرياح والأمواج.
يتم تثبيت موصلات نهاية الشريط المستقيم بتصميم ASTM في كل من مهايئ السحب المملوء بالرغوة (FTA) وطرف البكرة ومحول السحب (CTA).
يحتوي كل لجام سحب (TB) على موصل نهائي متوافق من ASTM لضمان قابلية التبادل والقوة الكافية في القطر. يتم تأمين اللجام بنهايات موصل ASTM من FTA أو CTA مع دبابيس تبديل غير قابلة للصدأ.
